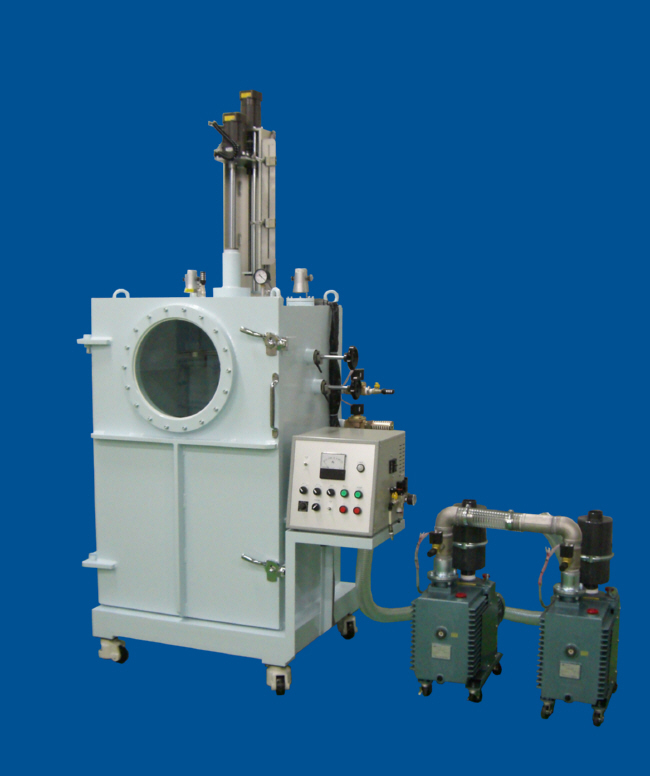

真空注型機:FCV-630型


<機械仕様>

1.真空槽
 1)内寸 幅750*奥行700*高さ1200mm(間口寸法)
 2)注型有効高さ 約750mm
 3)材質 SS41焼付塗総仕上げ
 4)照明 2式(槽上部設置)
 5)覗き窓 3ケ;扉 1ヶ所,槽上部 2ヶ所(照明用)
 6)真空弁 1式;自動式(槽右側面設置) *エアー作動式
 7)開放弁 3式;自動式/2ケ(槽右側面設置:電磁式)
   ;手動式/1ケ(槽上部設置)
 8)注入ハンドル 2式;手動式(槽右側面設置)
 9)撹拌装置 1式;自動式(槽上部設置)
※自動昇降400mmストローク,撹拌スピード360rpmMAX
 10)真空計 2式;ブルドン管式/1式(槽上部設置),ピラニー真空計/1式(操作パネル内)
 11)カップセット 500cc/1000cc

2.操作盤
 1)スイッチ @操作電源 ON/OFF D真 空 弁 ON/OFF
A照   明 ON/OFF E撹   拌 入/切
B真空ポンプ ON/OFF F撹   拌 上/下
C開 放 弁 ON/OFF

真空注型機:FCV-630型
3.真空ポンプユニット 槽左側面設置
 1)型式 油回転式真空ポンプ
 2)排気速度 1250L/分(オイルミスト付) 2連式
 3)動力 200V−4.4KW(50Hz) 2連同時作動

4.その他
 1)電源 200V−30A
 2)エアー源 0.4MPa以上


 受注生産ですのでご要望の注型機を製作いたします
